Автоматика для ворот: какой привод выбрать для откатных и распашных, что входит в комплект и сколько стоит

Автоматику чаще всего покупают дважды. Первый раз берут самый дешёвый комплект, второй через два года, когда первый сгорел.

Причина почти всегда одна. Привод подобрали по цене, а не по весу створки, и мотор каждый день работал на пределе.

Ниже разбор по шагам: как прикинуть вес ворот, какой привод берут на откатные и какой на распашные, что из комплекта реально нужно, как подвести электричество и во что это обходится.

Короткий ответ, если читать некогда

Короткий ответ: привод выбирают по весу створки и берут с запасом 30-50%. Для обычного дома с проёмом 4 м это привод на 600 кг.

Комплект автоматики для откатных ворот в Краснодаре стоит от 22 000 ₽, монтаж и подключение ещё 7 000-14 000 ₽.

Обязательных дополнений два: фотоэлементы и нормальная линия питания. Фотоэлементы это пара датчиков по бокам въезда, которые останавливают ворота, если в проёме машина или человек.

Свет выключили ворота всё равно откроются. У любого привода есть ручная разблокировка ключом, после неё створку катают руками.

Автоматику дешевле ставить сразу вместе с воротами. Закладной кабель и площадку под мотор готовят на том же этапе, что и фундамент.

Сколько весят ваши ворота

Короткий ответ: откатные ворота 4 м из профнастила весят 250-350 кг. Створка распашных того же проёма 120-170 кг.

Вес складывается из трёх частей: рама, обшивка и фурнитура. Рама это каркас из профильной трубы, то есть квадратной или прямоугольной стальной трубы.

Посчитать можно грубо, на пальцах. Метр трубы 60×40×2 мм весит около 3 кг, метр трубы 40×20×2 мм около 1,7 кг.

Квадратный метр профнастила толщиной 0,45 мм добавляет 4,5-5 кг. Евроштакетник примерно столько же, а вот сплошной лист 0,7 мм уже 7-8 кг на квадрат.

Отдельная история это противовес. У откатных ворот за столб заходит ещё половина длины полотна, и эта часть тоже висит на моторе.

Поэтому откатные при одинаковом проёме всегда тяжелее распашных. Створок у распашных две, вес делится пополам, и каждой достаётся свой привод поменьше.

Если ворота уже стоят и считать лень, спросите паспорт у того, кто их делал. В нём по ГОСТ 31174-2017 «Ворота металлические. Общие технические условия» масса изделия указывается прямым числом.

Зачем нужен запас по весу

Короткий ответ: паспортный вес привода это предел, а не рабочий режим. На пределе мотор живёт год-два.

Вес на воротах не постоянный. Зимой в роликах набивается грязь, летом створку подпирает ветер, а за пару лет направляющая проседает и начинает подтормаживать.

Каждая такая мелочь добавляет моторy нагрузки. Привод на 300 кг, который еле тянет створку в 300 кг, встанет на защиту от перегрузки уже после первой грязной зимы.

Второе это интенсивность. Бытовые приводы рассчитаны на работу примерно 30-40% времени: открыл, подождал, закрыл.

Если въездом пользуются десять раз в день, этого хватает. Если это въезд на автомойку и ворота ходят сто раз, нужен другой класс привода.

Сам запас стоит недорого. Разница между приводом на 300 и 600 кг это 4 000-7 000 ₽, а новый мотор через два года это все 25 000 ₽.

Ресурс в циклах тоже прописан в нормах. Тот же ГОСТ 31174-2017 требует от ворот с приводом 20 000-25 000 открываний без поломок, и на десяти циклах в день это примерно шесть лет.

Привод для откатных ворот

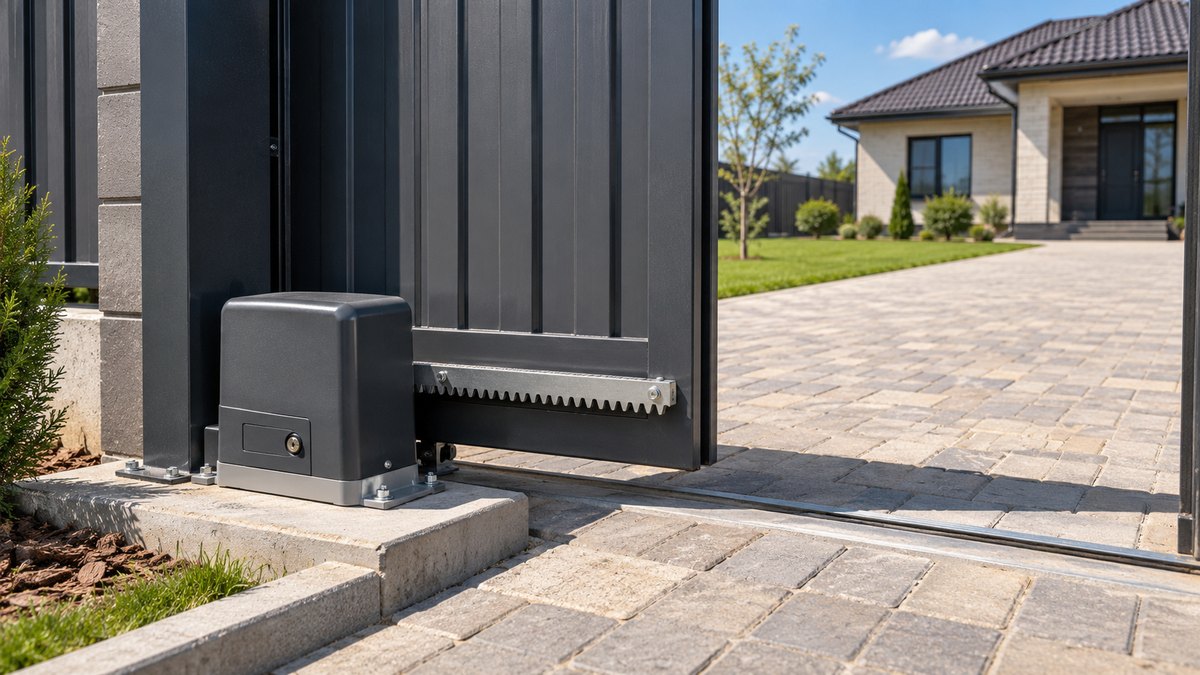

Короткий ответ: мотор стоит на бетонной площадке у столба, шестерня цепляет зубчатую рейку на полотне и катает створку вдоль забора.

Зубчатая рейка это стальная или пластиковая полоса с зубьями, как на шестерёнке. Её прикручивают или приваривают по низу полотна на всю длину.

Рейку покупают отдельно от привода, метрами. На откатные ворота 4 м уходит 6 м рейки: длина полотна вместе с противовесом.

Стальная рейка дороже пластиковой, но на юге выбор очевиден. Пластик на солнце за пару лет ведёт, зубья начинают проскакивать.

Площадка под мотор это отдельная работа. Привод нельзя ставить на грунт или на тротуарную плитку: нужна бетонная подушка на одном уровне с фундаментом ворот.

Иначе получится так. Зимой грунт поднимется, площадка уедет вверх на сантиметр, шестерня встанет враспор с рейкой и сточит зубья за месяц.

Концевые выключатели ставят сразу. Это две пластины на рейке, которые говорят мотору «всё, дальше не едем» в открытом и закрытом положении.

Как устроены сами откатные ворота и чем они отличаются от распашных, разобрано отдельно: откатные или распашные ворота.

Привод для распашных ворот

Короткий ответ: у распашных два привода, по одному на створку. Выбор идёт между линейным и рычажным.

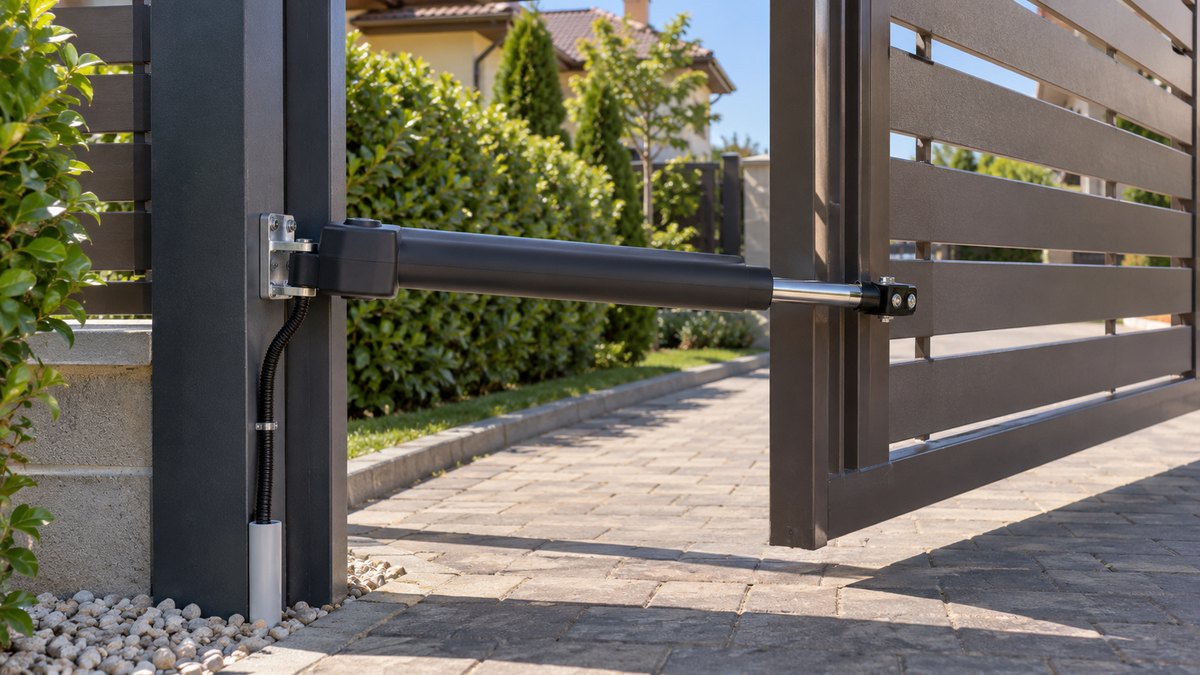

Линейный привод это телескопическая штанга, которая выдвигается и толкает створку. Выглядит как толстый металлический цилиндр между столбом и рамой ворот.

Рычажный привод это мотор с двумя шарнирными рычагами, которые разворачиваются и отводят створку, как человеческая рука в локте.

Выбирают по столбу. Если столб узкий, металлический или бетонный толщиной до 25 см, ставят линейный: он дешевле и компактнее.

Если столб кирпичный и широкий, линейный просто не развернёт створку. Петля сидит глубоко в кладке, и штанге не хватает хода, здесь берут рычажный.

Есть ещё подземные приводы, когда мотор прячут в бетонный короб под петлёй. Красиво, ничего не торчит, но дорого и в нашем климате спорно: короб заливает дождём.

Отдельно смотрят на самоблокировку. Привод с самоблокировкой держит створку закрытой сам, без самоблокировки нужен ещё электрозамок, иначе ворота можно открыть руками.

И ещё: распашные створки должны открываться внутрь двора. Створка, которая выезжает на улицу, рано или поздно встретится с проезжающей машиной.

Что входит в комплект и что из этого нужно

Короткий ответ: мотор, блок управления и два пульта идут в коробке всегда. Фотоэлементы, лампа и рейка почти всегда докупаются.

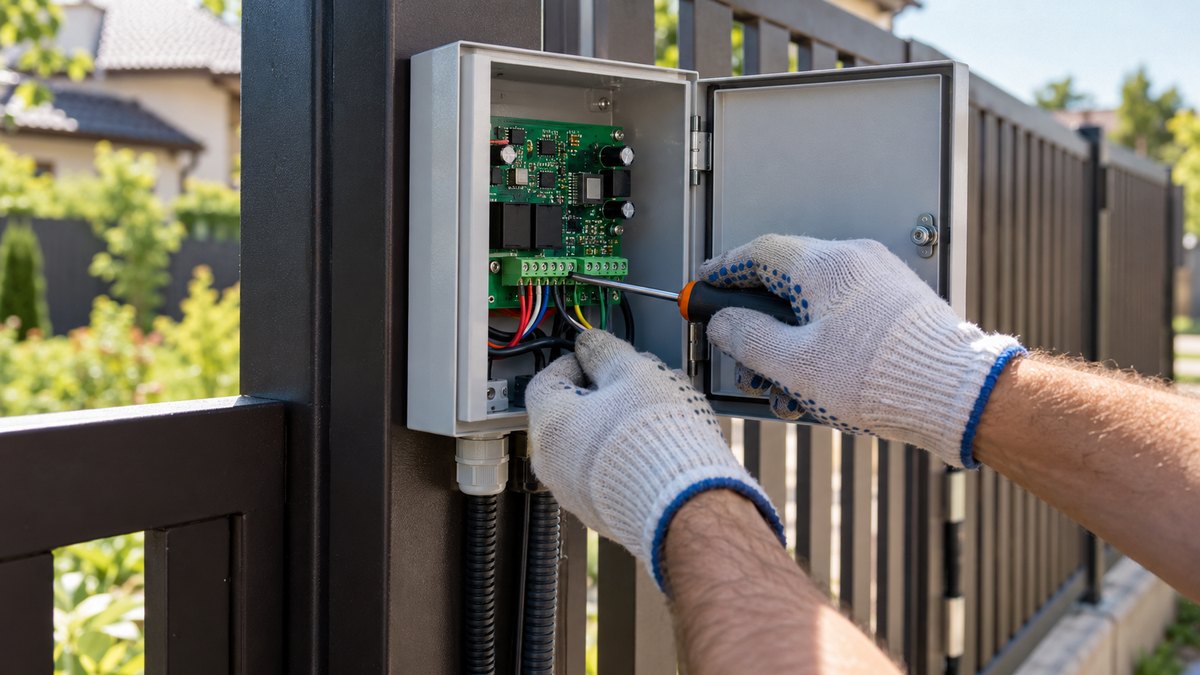

Блок управления это плата в пластиковой коробке, мозг всей системы. Она принимает сигнал с пульта, включает мотор и следит за датчиками.

У приводов для откатных ворот блок обычно встроен прямо в корпус мотора. У распашных его чаще вешают отдельной коробкой на столб или на стену.

На фотоэлементах экономить нельзя. Без них тяжёлая створка закроется прямо на капоте или на ребёнке, который выбежал в проём.

Требование к безопасности приводов прописано в ГОСТ IEC 60335-2-103-2017 «Частные требования к приводам для ворот, дверей и окон»: привод обязан останавливаться, встретив препятствие.

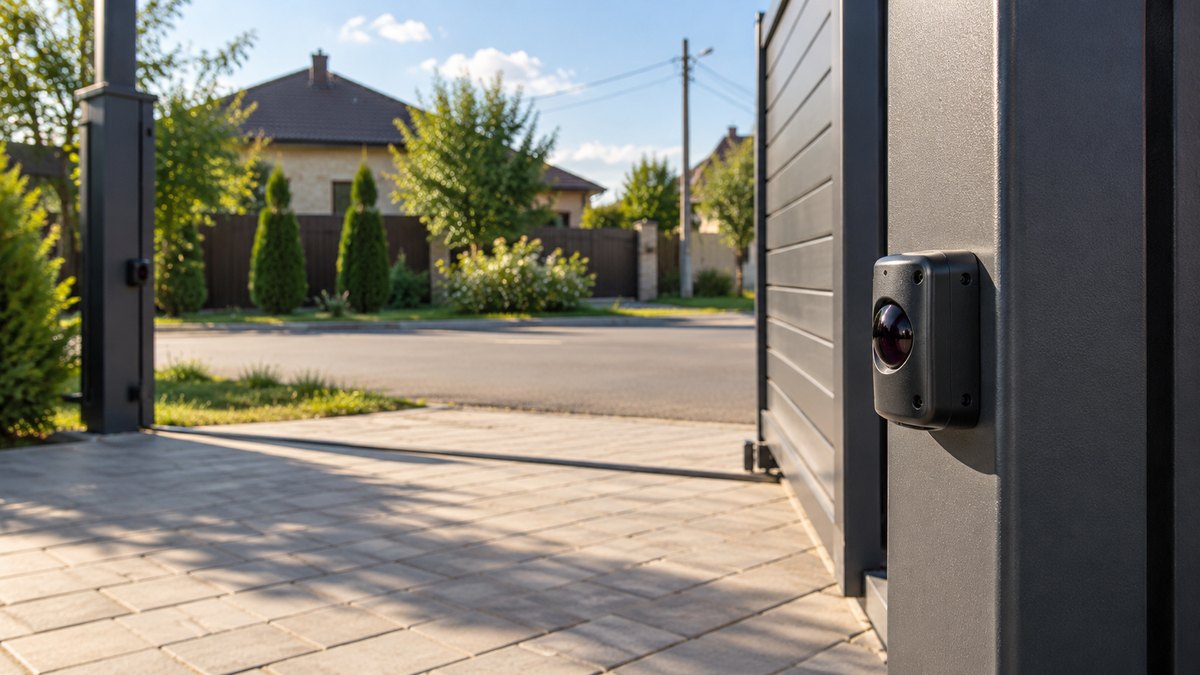

Ставят фотоэлементы на высоте 40-60 см от земли, друг напротив друга по краям проёма. Ниже будет срабатывать на кошек и траву, выше не увидит низкий бампер.

Лампа нужна там, где створка выезжает к тротуару. Мигающий жёлтый огонёк заметнее, чем медленно ползущий забор, особенно в сумерках.

Электрика: какой кабель и откуда питание

Короткий ответ: автоматике нужна своя линия 220 В от щитка, кабель 3×1,5 мм² в трубе под землёй и свой автомат в щитке.

Кидать питание от уличного фонаря или от розетки в гараже плохая идея. Привод в момент старта берёт заметный ток, и на общей линии начинает мигать свет в доме.

Берут кабель ВВГнг-LS 3×1,5 мм². Это обычный силовой кабель с тремя жилами: фаза, ноль и земля. Буквы «нг-LS» означают, что оболочка не горит и мало дымит.

В земле кабель ведут в жёсткой трубе на глубине 50-70 см. Гофра из магазина для этого не годится: её сминает грунт и прогрызают мыши.

Правила прокладки и защиты таких линий описаны в СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»: уличная линия ставится через свой автомат и устройство защитного отключения.

Устройство защитного отключения, сокращённо УЗО, это прибор в щитке, который выбивает линию, если ток пошёл мимо провода. Для улицы берут УЗО на 30 мА, это защита от удара током.

К фотоэлементам идёт отдельный тонкий кабель, 4×0,5 или 2×0,75 мм². Он низковольтный, но тянуть его в одной трубе с силовым не стоит: будут ложные срабатывания.

Важный момент про заземление. Корпус привода обязательно сажают на землю: металлический ящик на улице под дождём это прямой риск, а земляная жила в кабеле уже есть.

Что будет, если выключат свет

Короткий ответ: ворота откроются руками. У каждого привода есть ручная разблокировка ключом, она идёт в комплекте.

Делается это так. Сбоку на корпусе мотора есть лючок или личинка под ключ, его поворачивают и откидывают рычажок.

Мотор отсоединяется от шестерни, и створка катается рукой, как обычные ворота без автоматики. Когда свет вернётся, рычажок возвращают на место.

Требование, что ворота с электроприводом должны открываться при отсутствии электричества, прописано в том же ГОСТ 31174-2017. Поэтому механизм есть у любого честного привода.

Ключ от разблокировки хранят не в машине. Классика жанра: свет выключили, машина стоит за воротами, ключ лежит в бардачке этой машины.

Если отключения бывают часто, берут блок резервного питания. Это аккумулятор, который держит 10-20 открываний и стоит 6 000-12 000 ₽.

Отдельные модели приводов работают на 24 В постоянного тока. Такие дружат с аккумулятором лучше и мягче трогаются, но и стоят дороже сетевых.

Сколько стоит автоматика для ворот в Краснодаре

Короткий ответ: откатные ворота с автоматикой под ключ это 30 000-55 000 ₽ сверх стоимости самих ворот.

Цена складывается из трёх частей: сам комплект, расходники и работа. Самая подвижная часть это комплект: разброс по брендам доходит до двух раз.

Цена уходит вверх по трём причинам. Длинная трасса от щитка, когда копать надо через весь двор. Кирпичные столбы, куда рычажный привод крепят через закладную пластину. И ворота, которые уже стоят: под привод приходится подрезать и переваривать низ.

Общую смету на забор с воротами удобно прикинуть по разбору сколько стоит поставить забор. Автоматика в ней идёт отдельной строкой, её часто ставят вторым этапом.

Что учитывать в Краснодаре и крае

Короткий ответ: главные местные враги автоматики это жара, пух и грозы.

Летом чёрный пластиковый корпус на солнце нагревается выше 60 градусов. Блок управления от этого уходит в защиту, и ворота перестают слушаться к середине дня.

Лечится это козырьком. Небольшой металлический навес над мотором или над коробкой блока решает вопрос полностью и стоит копейки.

Вторая история это тополиный пух в мае и пыль с полей. Линзы фотоэлементов залепляет, луч рвётся, и ворота начинают останавливаться на полпути без причины.

Поэтому линзы протирают раз в сезон обычной влажной салфеткой. Это две минуты работы, а половина вызовов «автоматика сломалась» лечится именно этим.

Третье это грозы. В крае их много, и наводка по длинной уличной линии выбивает плату блока управления чаще, чем изнашивается мотор.

Спасает грозозащита в щитке, 2 500-5 000 ₽ вместе с установкой. Против новой платы за 12 000 ₽ это выгодный обмен.

И ветер. Открытые участки на юге продувает прилично, и глухая створка ловит его как парус: привод берут на ступень выше, чем советует калькулятор продавца.

Если автоматика перестала работать

Короткий ответ: в девяти случаях из десяти виноват не мотор, а пульт, фотоэлементы или грязь в роликах.

Ворота не реагируют на пульт. Сначала проверяют батарейку: срок жизни у неё год-полтора. Если второй пульт работает, вопрос закрыт.

Ворота открываются, но не закрываются. Классический симптом фотоэлементов. Линзы в пыли, паутине или сбились от удара, луч не доходит, и блок считает проём занятым.

Створка дёргается и встаёт. Мотор упёрся в сопротивление и ушёл в защиту от перегрузки. Чаще всего причина внизу: камень в направляющей или забитый грязью ролик.

Ворота не доезжают до конца. Сбились концевые выключатели. Они просто сдвигаются на рейке и настраиваются обратно за десять минут.

Мёртвая тишина, никаких признаков жизни. Смотрят автомат в щитке и предохранитель на плате. После грозы это первое, что надо проверить.

Скрежет и хруст при движении. Шестерня трёт рейку: либо площадка просела, либо рейка приварена с перекосом. Это уже к монтажникам, дальше зубья сточатся окончательно.

Перед вызовом мастера стоит глянуть на сами ворота. Если створка и руками идёт тяжело, автоматика ни при чём: вопрос в роликах, направляющей или просевших столбах, про которые есть отдельный разбор столбы и фундамент для забора.

Почему автоматику лучше закладывать сразу с воротами

Короткий ответ: так дешевле и двор копают один раз.

Кабель кладут вместе с фундаментом. Когда под ворота и так роют траншею, труба с кабелем уходит в неё попутно, а не отдельным заездом с разбором мощения.

Площадку под мотор заливают заодно. Она должна быть частью общего фундамента, иначе зимой её поведёт отдельно от столбов, и шестерня встанет враспор.

Раму считают под вес привода. Под автоматику низ полотна усиливают и выводят в один уровень, иначе рейка ляжет волной.

Петли и ролики берут с запасом. Автоматика открывает ворота ровно и часто, и дешёвая фурнитура разбивается от такого ритма быстрее, чем от рук.

Ответственность не размывается. Когда ворота делала одна бригада, а автоматику вешала другая, любой перекос превращается в спор о том, чья это створка и чей мотор.

Про сами ворота и их узлы написано на страницах услуг: откатные ворота и распашные ворота.

Частые ошибки

Короткий ответ: почти все проблемы с автоматикой растут из двух вещей: привод взяли впритык и сэкономили на электрике.

Выбрать привод по цене. Комплект за 15 000 ₽ на ворота в 350 кг отработает сезон и встанет. Запас по весу стоит дешевле второго мотора.

Отказаться от фотоэлементов. Экономия 3 000 ₽ против помятого крыла и риска для ребёнка. Это тот случай, где считать нечего.

Запитать от ближайшей розетки. Удлинитель в гофре вдоль забора доживает до первого серьёзного дождя, а дальше идёт выбитый автомат в доме.

Поставить мотор на плитку. Плитка проседает отдельно от фундамента, и через зиму шестерня перестаёт попадать в рейку.

Повесить пластиковую рейку на солнечной стороне. За два лета её поведёт, зубья начнут проскакивать, а менять придётся всю длину.

Спрятать ключ разблокировки в машине. Свет выключили, машина за воротами, ключ внутри неё. Ключ живёт в доме, на гвоздике у двери.

Ставить автоматику на кривые ворота. Если створка и руками идёт тяжело, мотор не исправит геометрию, а только быстрее сгорит.

Забыть про калитку. Отдельная калитка рядом с воротами нужна в любом случае: гонять тяжёлую створку ради почтальона глупо. Как её выбрать, разобрано тут: калитка для забора.
